FMI·FMU 해석
FMI 해석 자동화
Automation of FMI simulation

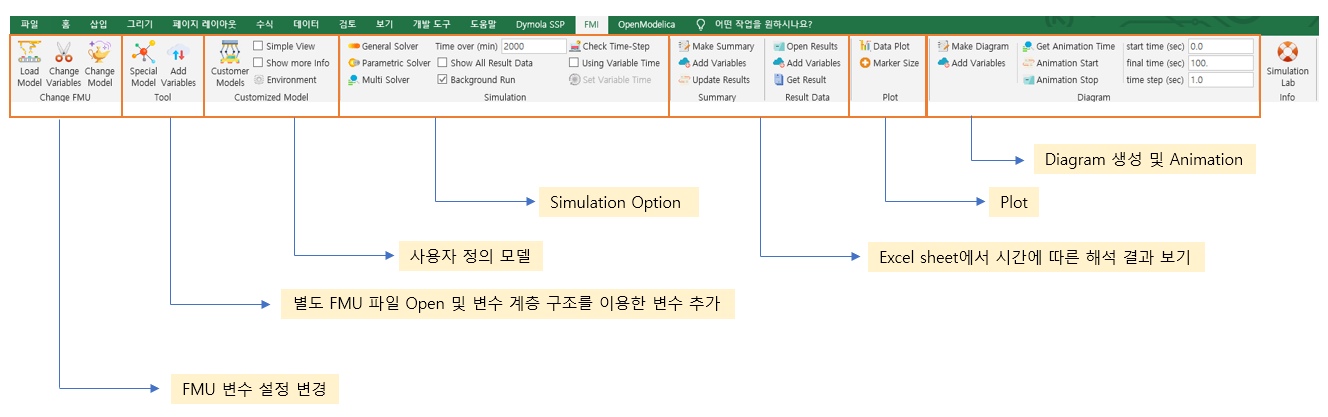

FMI 해석 자동화 (Excel Addon)

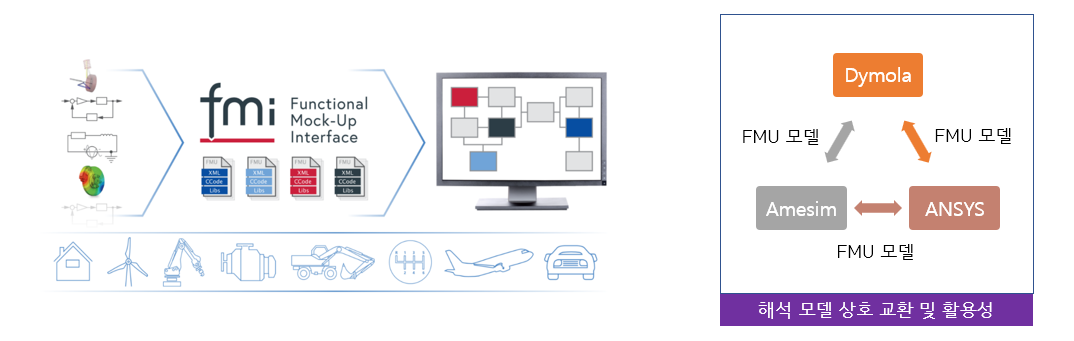

FMI는 시뮬레이션에 사용되는 국제 표준 인터페이스
FMU는 소프트웨어 라이브러리로 생성되는 모델(DLL 파일)
많은 소프트웨어 개발 회사들이 FMI기술을 사용하여 자제적으로 FMU 생성 및

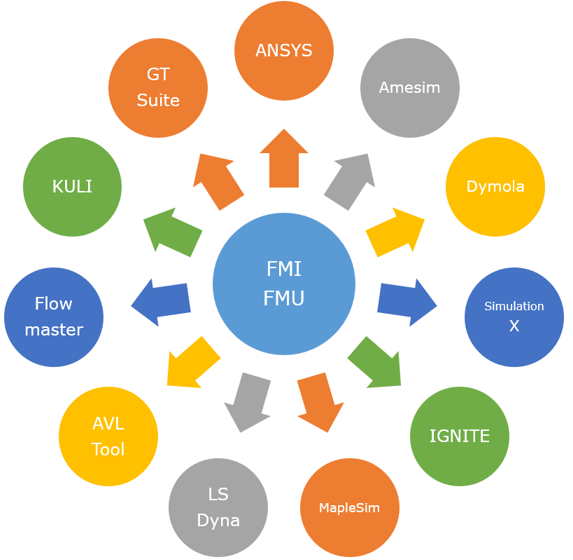

실행이 가능하도록 하고 있으며, 옆의 차트를 보듯이 국제 표준으로 지원
많은 소프트웨어 개발 회사들이 FMI기술을 사용하여 자제적으로 FMU 생성 및 실행이 가능하도록 하고 있으며, 옆의 차트를 보듯이 국제 표준으로 지원
해마다 FMI/FMU 기능을 지원하는 소프트웨어들이 증가
전세계 주요 제조업 글로벌 회사들은 이 FMI/FMU 기술을 이용하여
제품 개발의 생산성을 향상 시키고 있음
기업별 자체 개발한 해석 모델을 사내 엔지니어에게 배포하는 기술로도 활용
(시뮬레이션랩은 이에 최적화된 자체 기술 및 경험 보유)
시뮬레이션랩은 다양한 S/W에서 생성되는 FMU 모델을,
전문가 또는 FMU를 모르는 사용자가 Excel 환경에서 쉽게 사용할 수 있는 환경을 구축하였습니다.
FMU 모델 배포의 장점
배포자 : 여러 해석용 FMU 모델을 그룹화하여 하나의 Package 파일로 묶고, 시뮬레이션랩의 자체 인터페이스 환경을 이용한 배포 가능

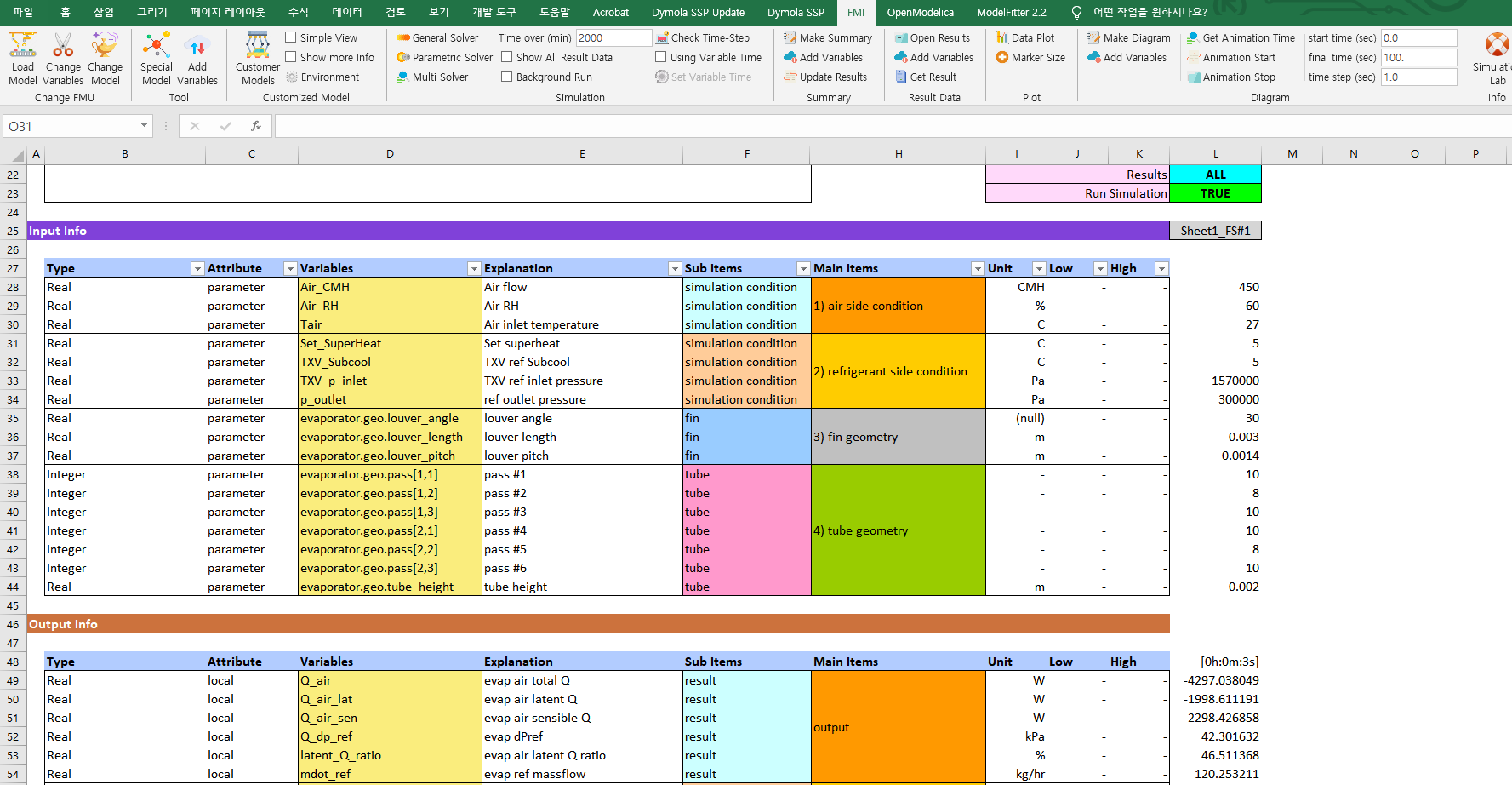

사용자 : 배포된 Package내에서 해석 항목을 선택하면, 사용법에 대한 설명 및 “자동 분류된 입력/출력 변수들”이 Excel Sheet에서 자동 생성되면서, 직관적인 해석이 가능
사용자 편리성을 위해서 자동 분류된 입력/출력 변수 예시
FMU에 대한 편집 및 전체 변수 구조
사용자는 FMU내에 포함되어 있는 전체 변수들에 대해서 Tree 형태로 사용자가 볼 수 있고, 새로운 변수들을 Tree 모델에서 지정 가능
다양한 Simulation 옵션
Parametric 해석 등을 포함한 다양한 형태의 해석 환경을 선택 가능
가변 time-step에 대한 적용도 가능함
해석한 파일에 대해서, FMU를 포함한 전체 정보를 Excel Sheet에 저장이 되므로, 관련 파일 및 사용 데이터 관리가 용이
해석후에 결과 정리
해석 후에, 별도의 Summary Sheet 생성이 가능하고, 다양한 결과들 간의 상호 비교를 Excel Sheet에서 수행 가능
특정 원하는 시간에서의 결과 값에 대한 비교도 가능
변수 Tree 구조를 통해서, 모든 변수에 대한 값을 다양한 시간별 추출 가능

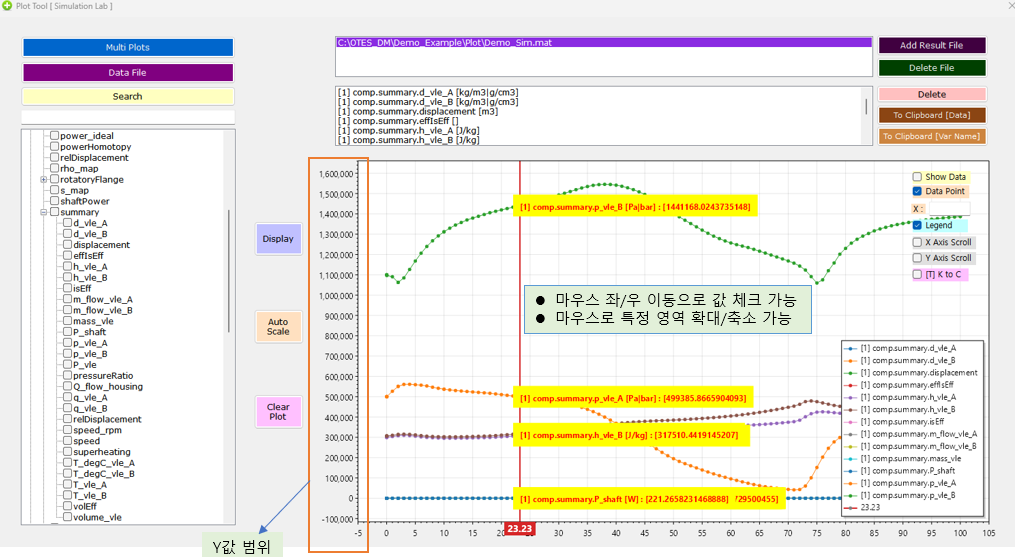

진보된 Plot 기능
시뮬레이션랩이 여러 고객들의 요구 사항을 반영하여 개발한 Plot 기능임
변수 계층 구조 확인 기능, 여러 결과 파일 동시 선택 기능, 다양한 변수 값들을 고려하기 위한 Zoom 기능,
특정 위치에서 값 비교, Excel로 해석 결과 데이터 전송 등
변수 계층 구조 확인 기능, 여러 결과 파일 동시 선택 기능, 다양한 변수 값들을 고려하기 위한 Zoom 기능, 특정 위치에서 값 비교, Excel로 해석 결과 데이터 전송 등

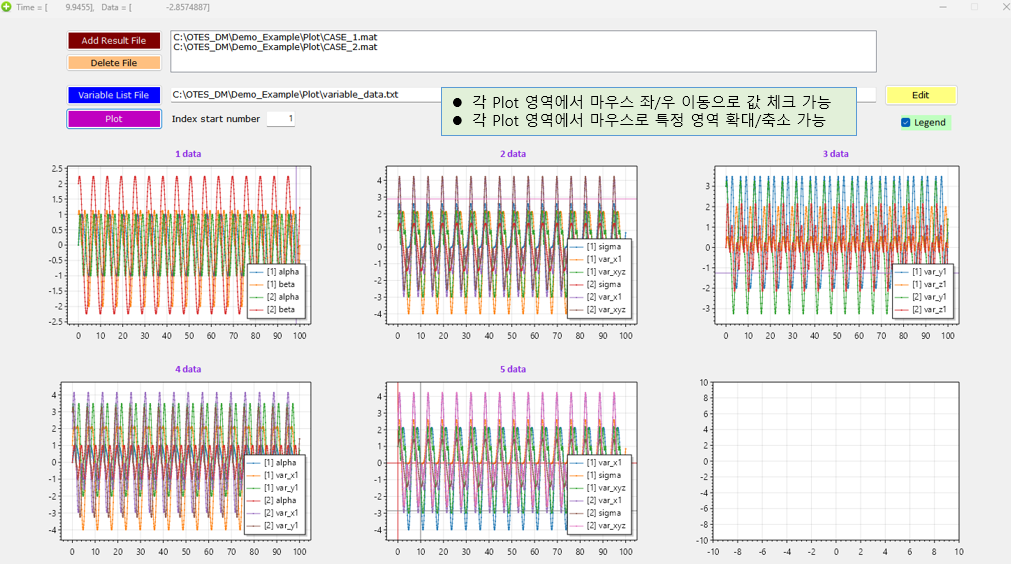

단일 Plot과 다중 Plot 기능이 있어, 사용자가 선택하여 다양한 해석 결과 검토 가능
Diagram 생성 및 Animation
해석 후에, 해석 결과와 자체 Customization를 거쳐서 다양한 형태의 Diagram 생성 및 가시화 애니메이션 수행 가능
자동차 공조 Ph Diagram 생성 및 보기
자동차 공조 System 정보 생성 및 보기
FMU 보안화 프로그램
FMU Security Program
FMU 보안화 프로그램
Solver(Dymola/Amesim등…)에 대한 License 체크 기능이 없이 생성된 FMU는 어디에서나 독자 실행이 가능하며 상호 연동 해석이 가능합니다.
Solver(Dymola/Amesim등…)에 대한 License 체크 기능이 없이 생성된 FMU는 어디에서나 독자 실행이 가능하며 상호 연동 해석이 가능합니다.
한 번 생성된 FMU은 내부가 블랙박스로 처리되어도 다양한 해석을 통해 많은 데이터를 추출할 수 있는데,
FMU안에 방정식 및 데이터들이 포함되어 있고 외부에서 다양하게 실행을 할 수 있기 때문입니다.
한 번 생성된 FMU은 내부가 블랙박스로 처리되어도 다양한 해석을 통해 많은 데이터를 추출할 수 있는데, FMU안에 방정식 및 데이터들이 포함되어 있고 외부에서 다양하게 실행을 할 수 있기 때문입니다.
그래서 이에 대한 보안이 필요합니다.
기업의 사내에서만 사용하는 것에는 문제가 없다고 하더라도,
외부의 연구 기관과 공동 연구시에 실제 해석 모델 파일은 아니지만, FMU를 제공하는 경우가 있습니다.
이런 경우에는 보안 처리가 된 FMU를 가지고 협업을 해야 합니다
기업의 사내에서만 사용하는 것에는 문제가 없다고 하더라도, 외부의 연구 기관과 공동 연구시에 실제 해석 모델 파일은 아니지만, FMU를 제공하는 경우가 있습니다.
이런 경우에는 보안 처리가 된 FMU를 가지고 협업을 해야 합니다

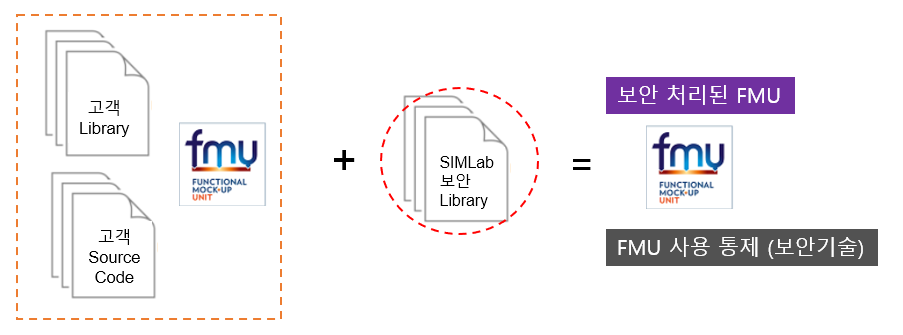

본 FMU 보안화 프로그램은 FMU 생성 시에 보안 처리 모듈이 탑재되는 방식으로 FMU를 보안 처리하며,
고객인 사용자가 FMU 사용을 지정 및 관리할 수 있는 운용 패키지를 제공합니다
본 FMU 보안화 프로그램은 FMU 생성 시에 보안 처리 모듈이 탑재되는 방식으로 FMU를 보안 처리하며, 고객인 사용자가 FMU 사용을 지정 및 관리할 수 있는 운용 패키지를 제공합니다
